搪玻璃配件之搪玻璃30°弯头
来源:淄博市福民化工设备有限??日期:2016-04-15
搪玻璃配件之搪玻璃30°弯头，本节我们将对搪玻璃30°弯头的形式、基本参数、尺寸及技术要求进行分析介绍。这些对生产厂家来说是生产的标准，对采购上来说也是可以作为判断一个厂家技术能力的筹码。
我们今天要说的这个标准适用于公称压力不大于1.0MPa，设计温度高于-20摄氏度至200摄氏度的搪玻璃30°弯头。
我们今天要说的这个标准适用于公称压力不大于1.0MPa，设计温度高于-20摄氏度至200摄氏度的搪玻璃30°弯头。
展示图标

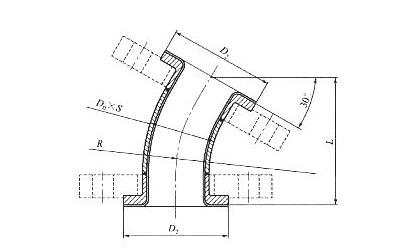

钢制搪玻璃30°弯头的型式
HG/T 2131-2009参数表
|
公称压力PN /MPa |
公称直径DN /mm |
D0 X S /mm |
R /mm |
L /mm |
D2 /MM |
参考质量 /kg |
| 1.0 | 25 | 34x3.5 | 55 | 105 | 68 | 1.1 |
| 32 | 42x3.5 | 65 | 110 | 77 | 1.4 | |
| 40 | 48x3.5 | 70 | 110 | 88 | 1.7 | |
| 50 | 60x4 | 85 | 115 | 102 | 2.5 | |
| 65 | 76x4 | 95 | 120 | 122 | 3.4 | |
| 80 | 89x4 | 105 | 130 | 138 | 4.1 | |
| 100 | 114x6 | 110 | 140 | 158 | 5.9 | |
| 125 | 140x6 | 130 | 150 | 188 | 8.2 | |
| 150 | 168x7 | 150 | 170 | 212 | 10.8 | |
| 200 | 219x9 | 210 | 210 | 268 | 17.2 | |
| 250 | 273x10 | 255 | 230 | 320 | 26 | |
| 300 | 325x11 | 305 | 270 | 370 | 36 | |
| 400 | 426x12 | 405 | 325 | 482 | 63 | |
|
注1：图中和表中的S指搪玻璃前臂厚。 注2：参考质量不包括活套法兰的质量。 |
||||||
标记示例
PN为1.0MPa，DN为50mm的搪玻璃30°弯头，其标记为30°弯头 PN1.0 DN50 HG/T 2131-2009.
技术要求
1、搪玻璃30°弯头的材料、设计、制造、检验、和验收应符合HG 2432的相关规定。
2、加工面未注公差尺寸的公差等级按GB/T 1804规定的m级，非加工面未注公差尺寸的公差等级按c级。
3、搪玻璃30°弯头长度L的允许偏差按表2规定。
| DN | 25~50 | 65~100 | 125~200 | 250~400 |
|
L允许偏差 /mm |
0-3.0 | 0-3.5 | 0-4.0 | 0-4.5 |
1、搪玻璃30°弯头所配的活套法兰按HG/T 2105所用。
2、法兰连接用螺栓、螺母、和垫片分别按GB/T 5782、GB/T 6170和有关标准选用。
3、水压试验压力按1.5MPa进行试验。
